拓普康MS1005全站儀

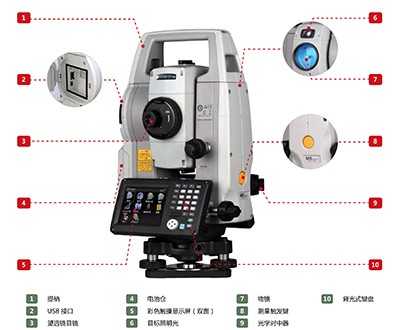

拓普康MS1005

MS1005 ：IACS 測角技術、RED-tech EX 測距技術，并且具備 兩大特點：精度高、性價比高。精度無疑是代表著MS 系列全站儀的優點所在，0.5″的測角精度 以及0.5mm 的測距精度更是符合了新出臺的“測繪資質分級標準”中的要求；

型號：MS1005

望遠鏡

放大倍率 / 分辨率 30X / 2.5″

物鏡孔徑：45mm（EDM：50mm）

成像：正像

視場角：1°30′（26m/1,000m）

短焦距：1.3m

測角部顯示（可選） 0.1″/0.5″

精度（ISO17123-3:2001） 0.5″

雙軸補償器         液體雙軸傾斜傳感器，補償范圍：±6′

視準差改正（可選） 開 / 關

IACS(角度自校準系統) 內置

測距部激光輸出：反射片 / 棱鏡模式

無棱鏡模式反射片（RS50N-R）*3 1.3～200m

小型棱鏡： 1.3～500m

單棱鏡： 1.3～3,500m

無棱鏡： 0.5～100m

顯示（可選） 0.00001m / 0.0001m

測距精度（ISO17123-4:2001） 反射片（0.5+1ppm×D）mm

（良好氣象條件*6）棱鏡（0.8+1ppm×D）mm

（D=距離，mm單位） 無棱鏡*5（1+1ppm×D）mm

測量時間（精測模式）  0.9秒(初次1.5秒)

系統 / 接口與數據管理

操作系統：Windows CE 6.0

顯示器 / 鍵盤：亮度自動控制、帶LED背光、3.5英寸透射式TFT QVGA

彩色液晶觸摸顯示器 / 26鍵帶背光鍵盤

操作面板：雙面（盤右時僅為觸摸屏）

觸發鍵機架右側

數據存儲 內存：500MB（含軟件內存）

外部存儲：U盤（可達8GB）

日期與時間功能：內置

數據接口：RS-232C串口，USB2.0（A型 / miniB型）

目標照明：LED（白光），可選

激光照準指示： EDM共軸紅色激光，開 / 關，可選

水準器 圖形水準器    6′（內圓）

圓水準器：10′ / 2mm

管水準器：30" / 2mm

光學對中器：放大倍率：3X，短焦距：0.3m（自基座底部）

防塵防水等級：IP65(IEC60529:2001)

工作溫度：-20～+50℃

尺寸(含提柄和電池) ：207(長)×190(寬)×368(高)mm

重量(含電池和基座)：約5.6kg

電源系統

機載電池 BDC70：可充電鋰離子電池

工作時間（20℃）：BDC70  約14小時

外部電池（選配）：BT-73QA：約34小時
