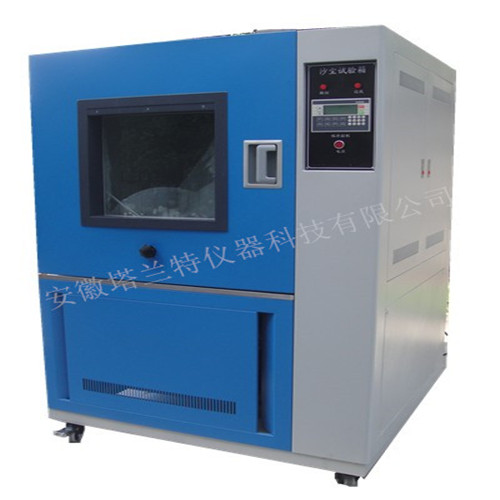

塔蘭特沙塵試驗箱

一、砂塵試驗箱設備特點

      隨著現代工業技術的迅速發展，電工、電子產品的應用領域日益廣闊，所經受的環境條件也愈來愈復雜

多樣。只有合理地規定產品的環境條件，正確地選擇產品的環境防護措施，才能保證產品在儲存運輸中免遭損

壞，在使用過程中安全可靠。因而，電工、電子產品進行人工模擬環境試驗是保證其高質量所必不可少的重要

環節。人工模擬環境試驗是實際環境影響的科學概括，具有典型化、規范化、使用方便、便于比較等特點。環

境條件的多樣化和環境試驗的重要性也對環境試驗設備提出了更嚴格的要求。

    依據標準GB/T 2423.37-2006試驗La2：恒定氣壓砂塵試驗方法，GB 4208-2008外殼防護等級（IP代碼

）GB/T 4942.1-2001旋轉電機外殼防護等級，GB 11564-2008機動車回復反射器；GB7000.1-2002/IEC60598-

1:1999燈具一般安全要求與試驗、GB/T10485-2008等一系列相關的外殼防護等級標準研制開發出相對應的一系

列環境試驗設備，設備設計合理，操作簡單，易于維護，各項指標都符合標準。本SC系列防塵試驗設備用

于檢測產品的外殼密封性能，主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗。

二、砂塵試驗箱設備主要技術規格及參數

1.   型號：             工作室尺寸：

   SC-500           800×800×800（D×W×H）

   SC-800           800×1000×1000（D×W×H）

   SC-010           1000×1000×1000（D×W×H）

   SC-015           1000×1500×1000（D×W×H）

   SC-020           1200×1800×1200（D×W×H）

2.   時間設定范圍：  0～999小時可調

3.   使用的灰塵通過金屬篩網標標稱線徑：50μm，線間標稱間距為75μm；

4.   氣流速度：不超過2m/s；

5.   連續、周期吹塵任意選擇時間設定；

6.   砂塵濃度：2kg/m3；

7.   試驗用塵：干燥滑石粉，硅酸鹽水泥，煙道灰等；

8.   振動時間：0～999H 可調

三、砂塵試驗箱結構

1.本砂塵試驗箱防塵試驗設備選用優質材料加工成型，外殼表面及門外壁材料采用優質鋼板，表面靜電彩色噴

塑處理，美觀，平整。顏色搭配協調，圓弧型設計，線條流暢自然。

2. 內膽材料選用優質不銹鋼板，設計成在工作時是一個密閉，可安置試樣進行外殼密封試驗的空間。室內的

樣品架及其它附件配件均為不銹鋼板制作，設計合理，經久耐用。

3. 箱門上設置有一個超大觀察窗，箱內有照明裝置，試驗時可以清楚地觀察室內試驗的狀況，試樣清晰可見

。箱門采用雙層硅膠密封條，密封嚴密，開關方便。箱內特別設計有安置樣品的裝置。

4.設備有載灰塵垂直循環的氣流，滑石粉作為粉塵。粉塵經漏斗底部的風機吹入循環風道，之后被設備上部的

出風口導風板均勻擴散，借助循環氣流使粉塵能均勻的懸浮在試驗箱內,滑石粉的用量按每立方米試驗箱內體

積2kg，使用次數不超過20次。驅動粉塵的不銹鋼葉輪、出風口導風板：

5.設備的底部有可更換灰塵的裝置，可以很方便地將使用過的灰塵100％地更換。

6.為了保證粉塵不粘在箱壁上和凝結，安裝了一套特殊的裝置，裝置可以保證粉塵不粘在箱壁上和凝結，該裝

置工作時間可調，并可自動交替進行工作。

7.     設備在符合標準的前提下，各方面性能都穩定的基礎

上更具備實用性和便于控制。并且，該設備具有容易安裝、操作簡單，基本上不需要日常維護等特點。

 四、控制系統

    設備主控制器采用PLC可編程控制，液晶顯示屏，采用全中文顯示，可顯示年、月、日、時間、工作時間

等。可分別對吹塵風機、粉塵振動和總試驗時間進行控制；此控制器具備下述多種任意設定控制功能

a. 吹塵時間（停、吹）:連續、周期吹塵任意選擇時間設定

b. 振擊時間:振動和停止振動時間自動交替進

c. 預設試驗時間:試驗時間為99小時59分

d. 通電：斷——通——斷

控制系統配備施耐德執行元器件；

具有定時加熱控制；

加熱系統：循環風道中裝有加熱器加溫灰塵，避免灰塵凝結，管道包箍式云母片加熱圈熱量安全穩定； 包箍

式云母片加熱圈；

五、保 護 系 統

1.  無熔絲保護開關；

2、 缺斷相、漏電、全護套式接線端子；整體設備定時，自動關機等保護。

六、設備使用條件

1.  溫度范圍：15~35℃；

2.  相對濕度：25%~75%；

3.  大氣壓力：86~106KPa（860~1060mbar）

4.  電源要求：AC380（ ±10%）V/50HZ  三相五線制

5.  預裝容量：3KW

七、備品備件及技術資料

1.   提供質保期內為確保該設備安全、穩定、可靠運行所必需的備品備件（易損件）。

2.   提供32μm和250μm的標準篩網和粉塵收集裝置。

3.   提供操作使用說明書、隨機主要配套件的說明書、結構總圖、裝箱清單、備件明細表、電氣原理圖及結

構示意圖,以及買方正確使用和維修該設備而要求賣方提供的其它有關資料。
