山東青島車間焊接煙塵集中處理設計、施工單位

細微的粉塵進入凈化系統后也會減慢速度，通過氣流進入濾筒，被過濾筒截留在濾筒的表面不斷的堆積，在此過程中風阻也因為粉塵堆積的不斷增高，這時，凈化系統的控制系統通過壓差的感應系統一直處于監控狀態，當風阻到達一定值時，控制系統自動輪流打開壓縮空氣電磁閥，通過過濾桶的噴嘴對濾筒進行反吹清灰，被清理的灰塵掉入下方的煙塵收集裝置，完成一次的除塵凈化過程，逐次反復這個過程，形成不斷的除塵動力，達到干凈除塵的凈化效果。

工作原理：

在煙塵凈化系統運行的過程中，有害的顆粒粉塵通過吸氣臂進入凈化體統，凈化系統外面的防飛濺火花分離裝置，可以阻擋緩沖在管道內隨氣流快速滾動的飛濺和大顆粒的煙塵，并被直接分離掉入下方的煙塵收集抽屜。

通過風機引力作用，焊煙廢氣經萬向吸塵罩吸入設備進風口，設備進風口處設有阻火器，火花經阻火器被阻留，煙塵氣體進入沉降室，利用重力與上行氣流，首先將粗粒塵直接降至灰斗，微粒煙塵被濾芯捕集在外表面，潔凈氣體經濾芯過濾凈化后，由濾芯中間流入潔凈室，潔凈空氣又經活性碳過濾器吸附進一步凈化后經出風口達標排出。

使用場所：

用于焊接、拋光、切割、打磨等工序中產生煙塵和粉塵的凈化以及對稀有金屬、貴重物料的回收等，可凈化大量懸浮在空氣中對人體有害的細小金屬顆粒。具有凈化效率高、噪聲低、使用靈活、占地面積小等特點。

適用于電弧焊、二氧化碳保護焊、MAG焊接、碳弧氣刨焊、氣熔割、特殊焊接等產生煙氣的作業場所。

結構組成：

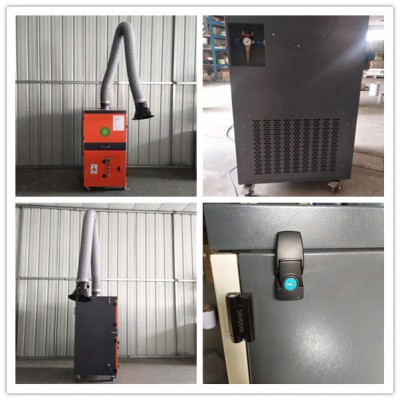

主要部件包括：萬向吸塵臂、耐高溫吸塵軟管、吸塵罩（帶風量調節閥）、阻火網、阻燃高能效濾芯、脈沖反吹裝置、脈沖電磁閥、壓差表、潔凈室、活性碳過濾器、沉灰抽屜組合、阻燃吸音棉、帶剎車的新韓式腳輪、風機、ABB電機以及電控箱等。

設備優勢：

1、設有專用渦輪風機和電機，采用防止電機燒壞的防過載電路，可靠性高，工作性能穩定。

2、采用內置式 集中PLC控制方式，結構簡單，便于操作。

3、脈沖反吹式自動清灰：濾芯采用各方位自動旋轉反吹清灰，使濾芯表面清灰更加干凈、干凈，能始終保證除塵器擁有一個恒定的吸風量；空壓機部分為高壓膠管連接，底部高壓進氣，可保障凈化器始終處于良好工作狀態。（可根據用戶需求設計自動或手動控制）

4、濾筒采用PTFE材料，使用壽命長，可以吸收0.3μm的粉塵顆粒，對濕性和粘性的粉塵有很好的過濾效果。

5、利用可360度隨意活動的萬向吸臂，可從煙氣發生處吸除煙氣，大大提高了煙塵的收集率，保證了作業人員的健康。

6、凈化器內部針對火災隱患和大顆粒熔渣采用了三道防護措施，使凈化器的使用壽命更長、更可靠可靠。

7、潔凈空氣從格柵狀排風口方向均勻引導和分散，因而把噪音降低到很低。

8、附有專用的帶剎車的新韓式萬向腳輪，方便設備的隨意移動和定wei。

9、光電控制開、關機，高能效節能，懸臂罩帶有照明裝置（可選配）。

10、凈化器內耗材性能穩定，更換方便。
