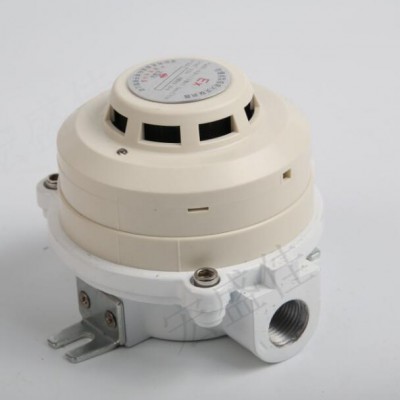

化工廠專用防爆型感煙探測器

產品概述

     HAJB-Y-2 防爆點型感煙火災探測器（簡稱探測器）為非編碼開關型（繼電器輸出）探測器，適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所,本探測器已配接安全柵，采用特殊工藝處理，工作性能穩定可靠。可以和國內外任何廠家的火災報警控制器配套使用。本產品符合GB3836系列標準的要求，通過指定的檢測機構鑒定，取得了防爆合格證。

產品參數

防爆形式：本安隔爆復合式

防爆標志：Exd（ib）IICT6

工作電壓：DC20V~DC28V

電流：≤0.6mA

報警電流：10mA≤I≤30mA

報警復位：斷電重啟

報警溫度：60℃

觸點容量：1A

報警確認燈：紅色，正常時不亮，報警時常亮

保護面積：空間高度為6~12米時，保護面積為80平米；空間高度在6米以下時，保護面積
        為60平米


使用環境：溫度：－20℃～＋50℃；相對濕度：≤95％ 不結露； 大氣壓力：80kPa～110kPa

進線口徑：2-M22x1.5標配(選配 G1/2   G3/4  M20*1.5)

 重    量:1.5KG

防爆感煙探測器產品尺寸圖

防爆點型感煙火災探測器安裝圖

安裝接線：

松開探測器外殼固定螺釘，打開隔爆腔，將試驗用線去掉，用直徑約為8mm的電纜作為系統用線。

將DC24V電源線從一側進線口串入，接在線路板的輸入端子D上（無極性）；K為常開無源觸點，B為常閉無源觸點。見圖3 接線圖。

防爆感煙探測器接線圖

D  D為24v電源

G  K為常開無源觸點輸出

B  G為常閉無源觸點輸出
