專業生產各類高精度冷彎成型生產線、數控等離子切割設備的廠家。主要產品有電纜橋架、建筑用腳踏板、高速公路護欄板、C/Z型鋼…
普通會員
產品價格￥350000.00元/套
產品品牌博世杰
最小起訂≥1 套
供貨總量100 套
發貨期限自買家付款之日起 60 天內發貨
瀏覽次數381
更新日期2020-11-19 16:26
品牌： |
博世杰 |
所在地： |
江蘇 無錫市 |
起訂： |
≥1 套 |
供貨總量： |
100 套 |
有效期至： |
長期有效 |
板材厚度： |
0.75-1.2mm |
進料寬度： |
180mm |

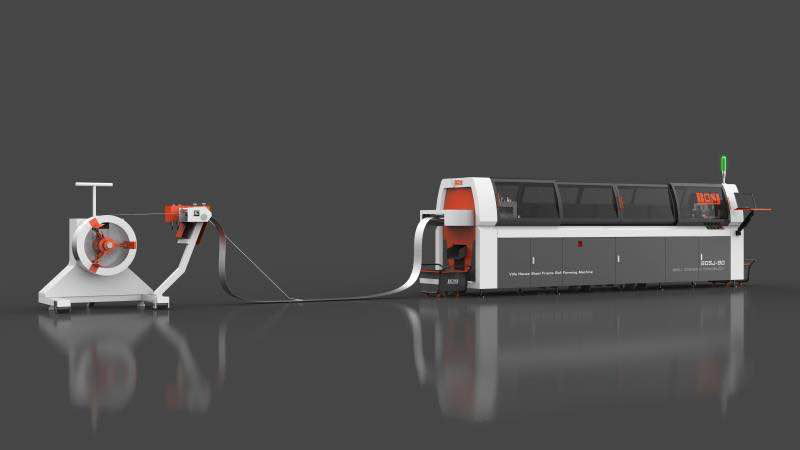

SZ90系統輕鋼別墅龍骨的生產線特點
整條生產線集合了成型、沖孔、切斷等多項技術于一體的生產設備。
整條生產線由放料系統、成型系統、沖孔/切斷系統、電控系統等部分組成。
技術參數：
|
設備名稱：輕鋼別墅設備SZ90 |
軟件：FT-Vertex設計軟件 |
||
|
主設備長：3.7米 重量大約3.5噸?? 如果整條生產線長度：大約13-16米 |
|||
|
設備主要參數： |
|||
|
生產成品參數 |
原材料材質 |
G550鍍鋅 |
|
|
板材厚度 |
0.75-1.2mm |
||
|
進料寬度
版型圖 |
180mm |
||
|
成型速度 |
高度35米/分鐘（實際生產速度根據打孔數量） |
||
|
成
|
進料 |
導向板+導向輪組 |
|
|
主機軋輥數量 |
12組成型排數 |
||
|
校直 |
兩軸兩靠組件 |
||
|
沖孔 |
|
||
|
壓輥模具材質(壓型輪) |
GCr15? |
||
|
軸材質 |
40Cr 數控加工后調制HRC28-32， 然后精車電鍍 洗鍵槽 |
||
|
電源電壓 |
AC380/50Hz（根據客戶要求訂制） |
||
|
噴碼機 |
專業噴碼品牌 |
||
|
傳動方式 |
齒輪傳動（上下軸間為齒輪傳動，水平各模具間為鏈條傳動） |
||
|
加工精度 |
±0.5mm |
||
|
主機功率 |
5.5kW |
||
|
控制系統與液壓系統 |
主控柜 |
電器控制柜PLC 1臺 |
|
|
控制軟件 |
FT-C89+（自動數控軟件） |
||
|
伺服系統 |
伺服電機+精密行星齒輪減速機 |
||
|
模具切斷 |
先進的液壓驅動，成型后自動切斷，不變形，無廢料，安全水平高 |
||
|
刀片和模具材質 |
CR12Mov 鋼淬火處理 60-62℃ |
||
|
控制柜 |
PLC（臺灣臺達） |
||
|
放料架 |
載重 |
載重≤3噸 |
|
|
撐緊方式 |
手搖連桿中心向外撐緊 |
||
|
剎車 |
主軸雙抱緊剎車 |
||
|
驅動 |
被動驅動送料 |
||
|
參數 |
裝卷內徑：450-550mm |
||
|
收料架 |
3米 |
長度可根據客戶要求訂制 |
|
|
配件和說明書 |
工具箱一個 |
電器易損件：接觸器觸頭2件，熔斷器4套? 膠墊1套? 螺栓扳手1套 |
|
|
售后和維修方面 |
1）一年，終身提供技術支持 |
||
可出租，以租代售，半年起租！
