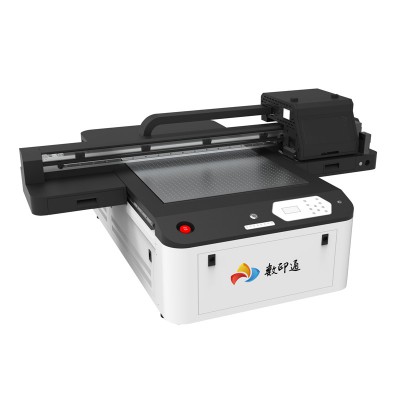

數印通PL-6090不銹鋼標牌蝕刻掩膜打印機

數印通科技河北有限公司通過整個團隊的共同努力研究，自主研發的蝕刻掩膜打印方案，終于獲得發明專利技術。

數印通PL-6090功能特點：

1、配置愛普生4720工業噴頭，打印精度高，打印速度快。

2、滾珠絲杠驅動運行精密，X軸傳動輪座一次成型，無形變，穩固可靠。

3、伺服機電與光柵的完美配置，提高精度和設備穩定性

4、獨立智能可調吸風系統，實現不同材料的平整一致。

5、單色或多色方案可供調整使用。

數印通PL-6090平板機設備參數：

噴頭          原裝壓電式高精噴頭

噴頭類型   愛普生 4720

墨水          數印通專用蝕刻墨水（SK-02型墨水）

顏色控制   擁有曲線和密度精細化調整功能

RIP軟件        數印通軟件(英文簡稱SYT)

打印精度   1440*600DPI      1440*1200DPI      1440*1800DPI

打印幅寬   600mm*900mm

加熱方式   隨動瞬亮固化系統（蝕刻專用UV固化）

平臺吸風   獨立智能四區可調吸風系統

打印介質   金屬模具  電路板  五金板件  精密零件  電梯裝飾板  印刷制版

             廣告標牌等精密蝕刻加工以及玻璃蝕刻工藝中直接噴制掩膜在上述介質表面

墨水系統   大容量連續供墨系統       打印厚度 200mm

打印速度 3㎡/H   7㎡/H   9㎡/H           數據傳輸     Hi-USB2.0

工作環境   15℃-30℃                機器尺寸 165cm×156cm×72cm(長寬高）

相對濕度   40%RH-60%RH                 包裝尺寸 183cm×168cm×84cm(長寬高）

工藝環節：

1：首先就是將圖文定稿。

2：第二階段就是把客戶定制好的圖文通過數印通軟件和噴墨印刷打印設備，直接對工件按需噴印蝕刻掩膜層。

3：第三步就是進入蝕刻環節。

工藝優勢：

1. 設備有著高品質，低能耗的工藝

2. 還添加了特殊加網方式，特別好的保障生產品質。

3. 工藝還有著高效，環保，低成本，減少工藝環節，降低人工成本，減少污染，高效率生產的優勢

4. 蝕刻無花邊，無沙眼，無鋸齒。

應用范圍：

這套方案還可以全部應用在金屬裝飾物、電路板制造、移印凹印鋼板、玻璃裝飾、標牌制作、版畫制作等蝕刻加工。

工藝特點：

1. 這款6090設備的特點是可以大幅度減少人工成本、大幅度減少工藝程序、降低生產材料成本，提高生產效率，降低污染排放，而產品質量的提升在行業內處于領先地位。

2. 據統計，生產成本降低的比率在30%~70%之間，根據單一工件的數量由多到少這一比率能達到30%~85%。

方案技術：

1. 經過多年研究，數印通蝕刻優版獲得專利發明技術：1）數印通打印設備  2）數印通打印軟件  3）數印通專業墨水  三位一體完成現代蝕刻工藝的技術更新?lián)Q代，蝕刻優版工藝將由電腦制圖、掩膜打印、蝕刻由繁至簡，一步到位完成蝕刻工藝。特別有效的節省了人工，物料，空間，時間等多方面的消耗。將高品質的設備提供給我們優質的客戶。

2. 數印通蝕刻優版還添加了特殊的混合加網方式，對于異形弧線，細線（0.1mm，0.2mm），極細線（0.08 mm），打印精度高，有著十分優異的蝕刻效果，蝕刻十分容易脫模。

3. 數印通蝕刻優版工藝掩膜打印字體小的可打印1.5mm字高。

傳統工藝和數印通蝕刻優版工藝比較：

絲印版      圖文處理     菲林輸出      網版制作     蝕刻掩膜    蝕刻

曝光版      圖文處理     菲林輸出      感光掩膜        曝光     洗版烘干    蝕刻

蝕刻優版      圖文處理     噴墨掩膜         蝕刻

生產效率和成本對比：

           菲林輸出   網版            掩膜        蝕刻          人工

絲印版    120元/單張

          180元/單張      450元/單張     15~30元/單張     5~10分鐘       6~7個員工

          300元/單張      45分鐘/單張    15分鐘/單張

          45分鐘/單張

      菲林輸出           感光             曝光     洗版烘干 蝕刻       人工

曝光版   120元/單張

            180元/單張         450元/單張           1小時/單張             5~10分鐘     8~10個員工

             300元/單張         45分鐘/單張

            45分鐘/單張

       噴墨掩膜        蝕刻    人工

蝕刻優版 25元/單張            5~10分鐘     1~2個員工

               15分鐘/單張

注：單張為3平米 菲林輸出：目前大部分為第三方加工，其耗時為1~3天
