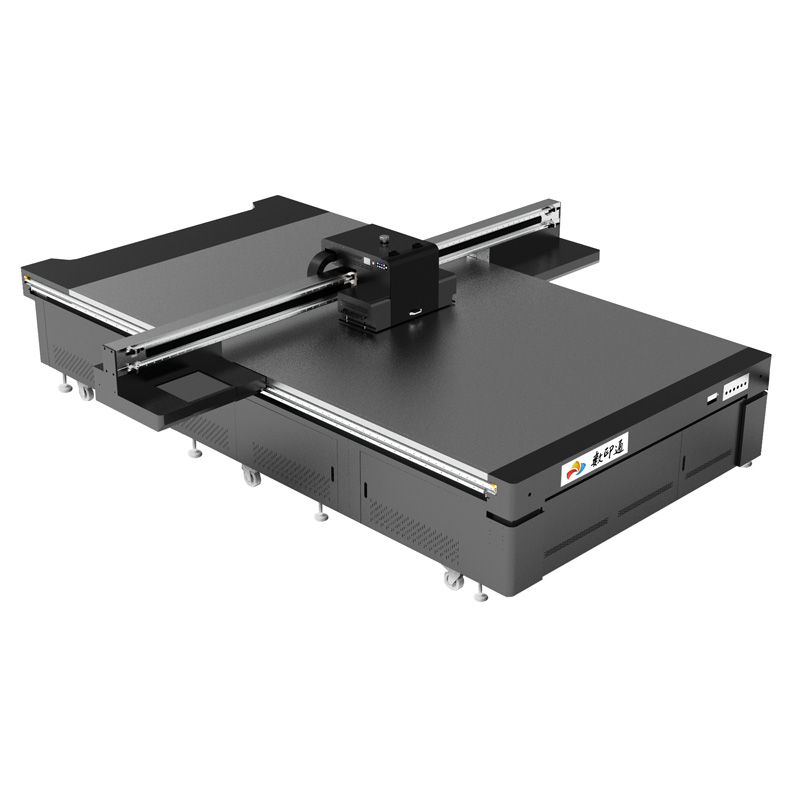

數印通PL-2540熱壓模板蝕刻掩膜打印機

數印通科技河北有限公司經過一整套團隊的不懈努力，自主研發的蝕刻掩膜打印方案，非常成功的獲得發明專利技術。

數印通PL-2540平板機功能特點：

1、采用高精度，靜音導軌，使小車運行更平穩。

2、配置理光G6工業噴頭，打印精度高，打印速度快。

3、獨立智能可調吸風系統，實現不同材料的平整一致。

4、獨立測高系統，打印智能高度控制。

 數印通PL-2540平板機設備參數：

噴頭               原裝壓電式高精噴頭

噴頭類型           GEN  6  Ricoh 噴頭

墨水            數印通專用蝕刻墨水（SK-02型墨水）

顏色控制        擁有曲線和密度精細化調整功能

RIP軟件         數印通軟件(英文簡稱SYT)

打印精度    1270*1200DPI     1270*1800DPI     2540*1800DPI    2540*2400DPI

打印幅寬           2500mm*4000mm

加熱方式       隨動瞬亮固化系統（蝕刻專用UV固化）

平臺吸風       獨立智能四區可調吸風系統

打印介質       金屬模具 電路板  五金板件  精密零件  電梯裝飾板  印刷制版

               廣告標牌等精密蝕刻加工以及玻璃蝕刻工藝中直接噴制掩膜在上述介質表面

墨水系統         大容量連續供墨系統          升降功能   自動測高功能

打印厚度                50mm                 工作環境 15℃-30℃

工藝環節：

1：這套工藝環節，首先是將客人的所需要的圖文定稿。

2：第二步，將定制好的圖文通過數印通軟件和噴墨印刷打印設備，直接對工件按需進行噴印蝕刻掩膜層。

3：第三步就是進入蝕刻環節。

工藝優勢：

1. PL-2540設備高品質，低能耗。

2. 還添加了特殊加網方式，保障生產品質。

3. 工藝優勢還有高效，環保，低成本，減少工藝環節，降低人工成本，減少污染，高效率生產

4. 蝕刻無花邊，無沙眼，無鋸齒。

應用范圍：

這套方案全部可以應用在金屬裝飾物、電路板制造、移印凹印鋼板、玻璃裝飾、標牌制作、版畫制作等蝕刻加工。

工藝特點：

1. 這款2540設備的特點是大幅度減少人工成本、大幅度減少工藝程序、降低生產材料成本，提高生產效率，降低污染排放，而在同行業產品質量的提升在行業內處于領先地位。

2. 在市場上調查，生產成本降低的比率在30%~70%之間，根據單一工件的數量由多到少這一比率能達到30%~85%。

方案技術：

1. 數印通蝕刻優版在經過不斷研究獲得專利發明技術：1）數印通打印設備 2）蝕刻打印軟件  3）專用墨水 三位一體完成現代蝕刻工藝的技術更新換代，蝕刻優版工藝將由電腦制圖、數控打印、蝕刻由繁至簡，一步到位完成蝕刻工藝。特別有效的節省了人工，物料，空間，時間等多方面的消耗。為客戶提供優質的產品。

2. 數印通蝕刻優版還添加了特殊的混合加網方式，對于打印特殊的異形弧線，細線（0.1mm，0.2mm），極細線（0.08 mm），打印精度高，有著優異的蝕刻效果，蝕刻十分容易脫模。

3. 數印通蝕刻優版工藝掩膜打印字體小的可打印1.5mm字高。

傳統工藝和數印通蝕刻優版工藝比較：

絲印版     圖文處理     菲林輸出      網版制作     蝕刻掩膜        蝕刻

曝光版     圖文處理     菲林輸出      感光掩膜        曝光       洗版烘干     蝕刻

蝕刻優版   圖文處理     噴墨掩膜        蝕刻

生產效率和成本對比：

        菲林輸出           網版                 掩膜            蝕刻          人工

絲印版  120元/單張

        180元/單張       450元/單張          15~30元/單張      5~10分鐘    6~7個員工

        300元/單張       45分鐘/單張         15分鐘/單張

        45分鐘/單張

          菲林輸出           感光             曝光         洗版烘干     蝕刻 人工

曝光版    120元/單張

          180元/單張       450元/單張       1小時/單張    5~10分鐘    8~10個員工

          300元/單張       45分鐘/單張

          45分鐘/單張

                 噴墨掩膜          蝕刻           人工

蝕刻優版    25元/單張      5~10分鐘    1~2個員工

               15分鐘/單張

注：單張 為3平米 菲林輸出：目前大部分為第三方加工，其耗時為1~3天
